Ｍ氏邸のリスニングルームの紹介
2019/03/08
音楽の友社出版の２０１７年Ｓｔｅｒｅｏ誌５月号に掲載されました。
オールＡＬＴＥＣ・壁バッフルスーパーウーファーＳｙｓｔｅｍです
概要
１．部屋の寸法

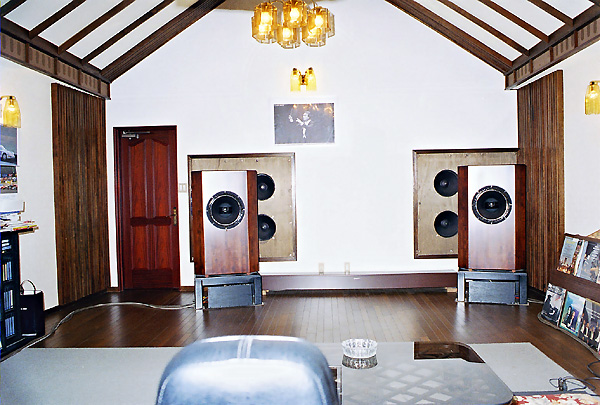

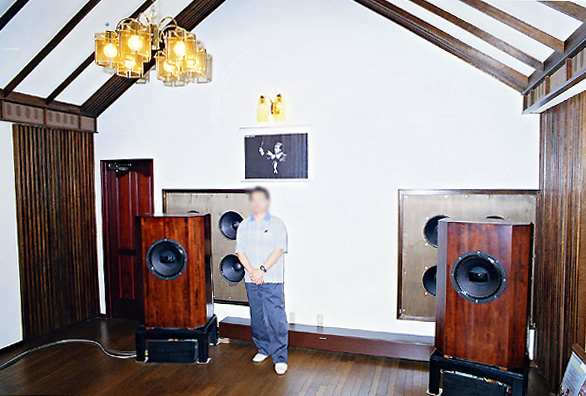

リスニングルーム ３０畳
バックスペース ２０畳
天井高 ４．５ｍ 三角天井
部屋は床・壁・天井は全て２重構造になっていて浮かせてあります。
２．スピーカーユニット
★ ウーファー ＡＬＴＥＣ５１５Ｂ １６Ω×４パラレル＝４Ω 壁バッフル
壁バッフルは鳴き防止のため漆喰壁になっています。
Ｂａｃｋチャンバー ２０畳
Ｑｃ＝０．４２ Ｆｃ＝１８Ｈｚ（実測）
※（実測インピーダンス特性表）と壁バッフルの詳細写真）
アルテック５１５Ｂユニットは
確かに自由空間ではＦｏは約２５Ｈｚですが、
ここのようにユニットの前後が約３０畳２０畳という閉じられた空間で仕切れらて
前後に空気負荷が加わっています。
その場合コーン紙は等価質量と、
コーン紙の面積の表裏にかかる空気の質量が付加されるので、
等価的なコーン質量が増えます。
そのためＦｃが１８Ｈｚ（実測）と低下しています。
この事を知らない方（出会った事が無い方）が
色々と論じているようです。（笑）

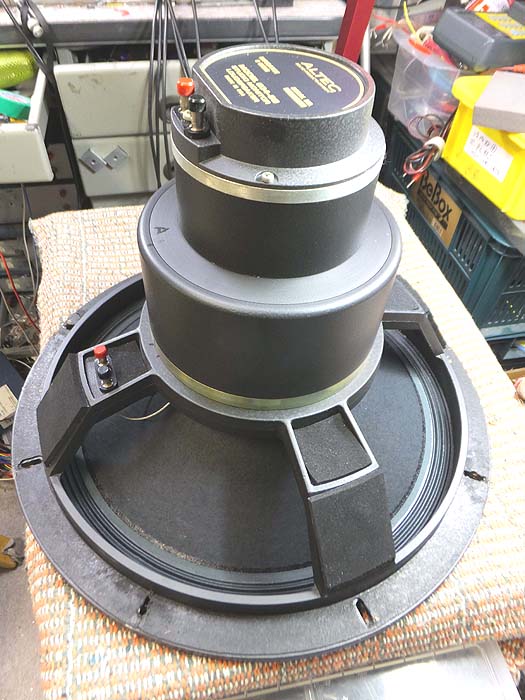

★ Ｍｉｄ・Ｈｉｇｈ ＡＬＴＥＣ ６０４−８Ｇ

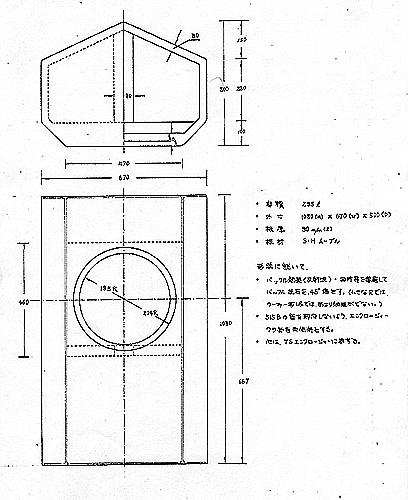

タテマツ音工製Ｓ＆Ｈメープル板使用２３０リッター密閉箱
Ｍｉｄ Ｆｃ＝４６Ｈｚ Ｑｃ＝０．５４（実側）
エンクロージャーの形状の設計は
確か和田特機の和田さんです。
※（６０４−８Gの実測インピーダンス特性表とラジオ技術からの資料）
3.クロスオーバー
◆ １４４Ｈｚ
◆ １ｋＨｚ
１２ｄｂ／ｏｃｔ −６ｄｂクロス
当方が製作した専用チャンネルデバイダーにて
位相補正回路を挿入して
チャンネルデバイダーでの合成位相特性を
フラットにしてあります。
4．周波数特性補正
★Ａｌｔｅｃ５１５Ｂ×４発＋壁バッフルにて
ウーファーが壁バッフル時Ｆｃ＝１８Ｈｚ，Ｑｃ＝０．４２（実測）
とオーバーダンピングなので、
壁バッフル時に
１８Ｈｚ 約−７ｄｂ程度に低下します。
そこで
２０Ｈｚ＋６ｄｂ、１０Ｈｚ＋１２ｄｂのローブーストを行いました。
そのため約２０Ｈｚ位まで周波数特性はフラット、
１０Ｈｚでー３ｄｂ程度となります。
そのためＦｃ以下の１０Ｈｚも再生が出来ます。
★６０４−８ＧのＨＦホーンが
特性表上、１５ＫＨｚ以上が急激にＨｉｇｈ下がりなので、
２０ＫＨｚ＋６ｄｂ、４０ＫＨｚ＋１２ｄｂのハイブーストを行いました。
そのためほぼツィーターの必要はありません。
５．各ユニットのインピーダンス補正
全てのユニットのインピーダンス特性を計測して、精密なインピーダンス補正を行いました。
※全体のシステム表 を参照。
これにより各スピーカーユニットのピストンモーション範囲での
位相の回転が少なくなるので、
逆起電力が大変小さくなり、
駆動するアンプの負担が減って歪が大変少なくなりました。
良くマルチアンプシステムではインピーダンス補正は要らないという
素人がいますが、
実際に実験をして、音質の変化・音の出方の変化を
確認した事が無い方ですね。（笑）
６．アンプシステム
イ）

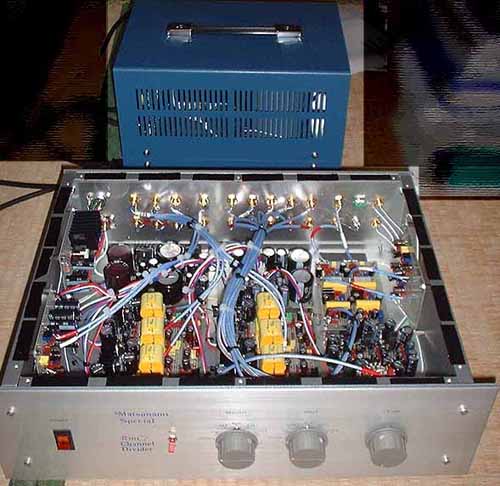

チャンネルデバイダー兼プリアンプ
（ＭＣ／ＭＭ用フォノイコライザー組み込み）
以前はＡＧＩ５１１プリアンプの外装を利用して
プリアンプ兼チャンネルデバイダーを組み込んでおりましたが、
経年変化にて
スイッチ類やＲＣＡコネクター・チャンネルデバイダーの時定数コンデンサーが
劣化してきましたので、
新たに製作致しました。
シャーシはロマネスクプリアンプのシャーシを使用しています。
電源は外部電源として３００ＶＡのＲコアトランスを特注しました。
ロ）

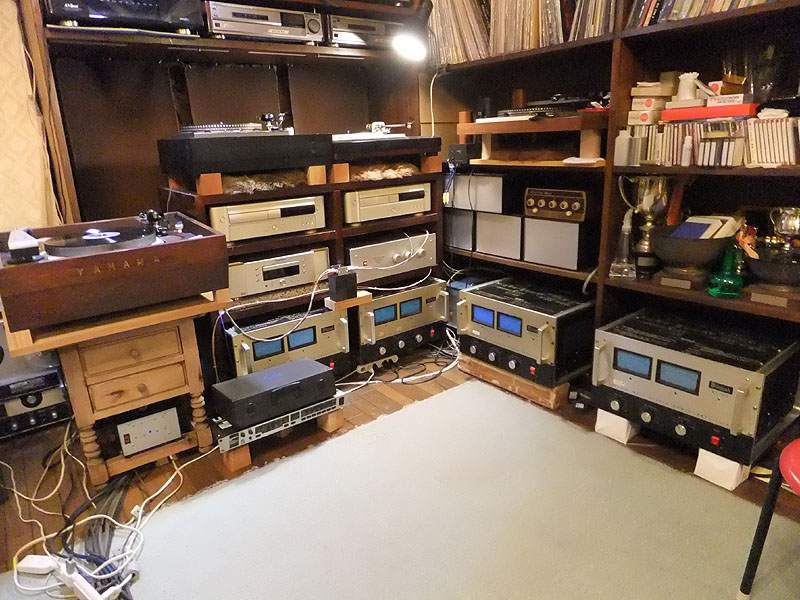

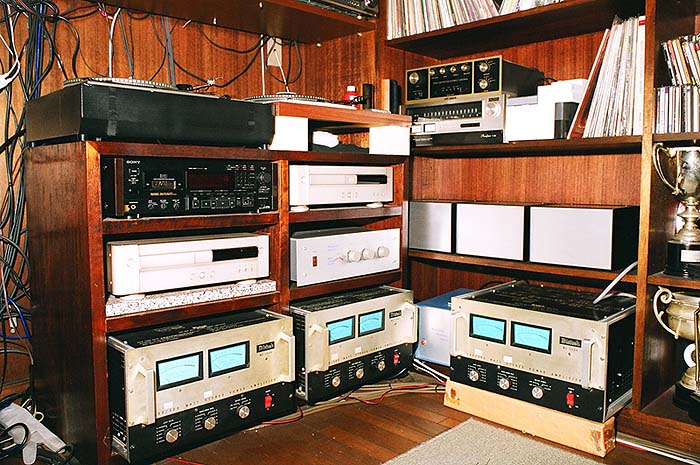

Ｍｃｉｎｔｏｓｈ ＭＣ２３００
ＭＣ２３００専用にＡＣ１２０V用トランスラインを用いています。
Ｍｃｉｎｔｏｓｈ ＭＣ２３００パワーアンプは
当方にて増幅回路の殆どを改造しております。

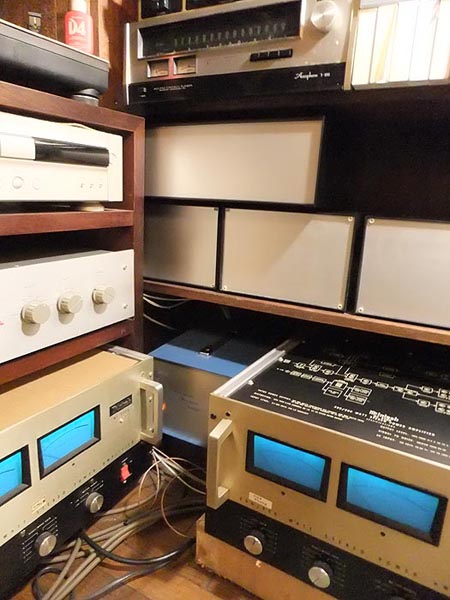

上記の画像の右中の３個の箱の中には
６３Ｖ１２００００μFの電解コンデンサーが各４本
入っており、
各ＭＣ２３００の出力電源部に接続されております。
このコンデンサーにより音がより安定して静かになりました。
現在もう１台入手して新たに改造しています。
そして全て新たにより高度な改造を施す予定です。
※（ＭＣ２３００改造状況）
このアンプは今までの改造品より遥かに音の立ち上がり下がりが速く、力があり、
音が前に出てきてより前後左右の遠近感があります。
７．音質
★ローブーストによりＦｃ＝１８Ｈｚの約半分の１０Ｈｚ位まで出ますし、
大変ダンピングが効いているので、軽い風の様な低音が出ます。
それとスピーカーユニットが同一メーカーなので、音質が均一です。
★インピーダンス補正がしっかり精密にしてあるので、
急激な位相回転が少なく
嫌な引っかかる音が全く無く、柔らかな音です。
★チャンネルデバイダーに位相補正回路（ＡＰＦ）を入れているので、
各クロスオーバー付近とそれ以外の周波数でのチャンネルデバイダーでの位相が全く同一です。
（各ユニットの位置関係を除く）
クロスオーバー付近の音質が試聴位置を前後させても変化しませんし、判りません。
★高域は高域補正で持ち上げているので、高域不足は全く無く、スーパーツイーターは不用です。
★アンプは電源回路及び増幅回路の改造により遠近感とハーモニーが良く出て、ダイナミックレンジが向上しました。
★能率の高いスピーカーとハイパワーアンプとの組み合わせで、ほぼ生に近い音場が再生出来ます。
８．
ＳＡＣＤプレーヤー
マランツ ＳＡ７ｔ
２００７年６月にマランツＳＡ７ｔｃｗを導入しました。
但し特別仕様として
アナログ回路の電源に４００ＶＡのトランスを投入し、外部から供給するようにしましたので、
音がより静かにかつ安定した音となりました。
２０１４年６月５日
このＳＡＣＤプレーヤーのＤＡＣ部とアナログ回路部の電源回路を変更しました。
ＤＡＣチップのアナログ電源部と、
ＤＡＣ以降のアナログ定電圧電源をＬＲ別にしました。
それと定電圧電源回路のスピードを今までより２桁速くしました。
このためセパレーションが大変良くなり、
電源部でのＬＲ信号の混合により出にくかった前後左右の遠近感が出てきました。
この音の変化は大変大きいものです。
２０１３年８月２４日
高級オーディオを長年やっている方々としては
マッキンＭＣ２３００とアルテック６０４−８Ｇ・５１５Ｂという
通り過ぎた過去の古い陳腐な機器（笑）が
現在の新しい機器より数段上の
遥かにクオリティの高い音を出している現実があります。
ここの音を聞かれた近辺の方々には大変な反響が出ていて
ウエスタンやジーメンス等を所有されている方々が
「どうしてこういう音が出せないのか」
という理由探しの七転八倒の苦しみと
絶望感が漂っているようです。（笑）
所詮ヴィンテージの真空管アンプのパワーでは
しっかりした電源と高速電源回路と最新のアンプ回路で
再構築された３００Ｗ/ch×２のＭＣ２３００
×３台の合計１８００Ｗの前では全く非力です。
それとスピーカーユニット・スピーカーシステムの測定をして
それに対応した補正を入れたシステムで無いと
「こういう音」
が出せないでしょう。
所有者のお話では
某自動車会社の中央研究所の方が挑戦されて
「簡単にこの程度の音が出せるだろう」
と豪語されたようですが、
２−３年かかっても結局
「この程度の音」
が出せなくて挑戦を止められたようです。
所詮
新しいだけの機器や、部品が良いだけの機器を入れ替えても
根本的基本的に進歩しているわけではありません。
それを見極める力の無い方々がいくら投資しても無駄かと思います。
そこの機器に合わせた設定と調整を根気良くするだけです。
現実に鳴っている音を聞かれると納得するでしょう。
先日、いつも録音に一緒に行って頂いています２名の方々と
一緒に訪問しました。
まずモーツァルトの交響曲を聴いた処、
ほぼ現場でのマイクの位置で聞こえる音がしました。
また、当方も含めて３名一緒に録音したオーケストラの音源をかけた処、
ほぼ現場と同等の音と音場が出てきました。
そして当方では聞こえなかった音が聞こえてきたのにビックリしました。
これはホールの後方からのノイズが定位して聞こえてきました。
Ｍ氏邸のリスニングルームのグラウンドノイズが低いのと、
中低域以下の分解能が高いためです。
14/10/30
今まで左右の５１５Ｂ×４本（合計８本）を１台のＭＣ２３００で駆動していました。
ＭＣ２３００の場合、電源トランスは１個ですが、
パワー部の電源回路は左右別の巻き線で整流し、左右別の電源コンデンサー（３９０００μＦ）
から電源を供給しています。
但し、超低域では電源トランスが共通なのでどうしても音が左右の中側に寄って出ます。
そのため今回は予備のもう１台のＭＣ２３００を動員して
ＭＣ２３００を左右のアンプをパラレルとして６００Ｗのモノラルアンプにしました。
その前に、
現在５１５Ｂを駆動しているＭＣ２３００のパワートランジスタは東芝製（２ＳＤ４２４）です。
予備のＭＣ２３００のパワートランジスタはモトローラ製です。
東芝製の場合、歪感が少なく音の立ち下がりが速くて音が前に出て来ます。
モトローラ製の場合は東芝製よりまろやかな音がしますが、音は遅いです。
そこで予備のＭＣ２３００のパワートランジスタを東芝製と交換しました。
左右合計２４個です。
予め東芝製のトランジスタを１００個入手してＨｆｅを測定し、
ペアーを撮っています。
これで２台のＭＣ２３００を全く同じ仕様にしてから５１５Ｂ×４本を駆動しました。
音質は以前あった音の濁りが全く無くなり、超パワフルな音になりました。
１４４Ｈｚ以下の音の立ち上がり下がりが速くなると、
全体の音がより締まりました。
明らかに全体のイメージまでも変わったようです。
14/11/20

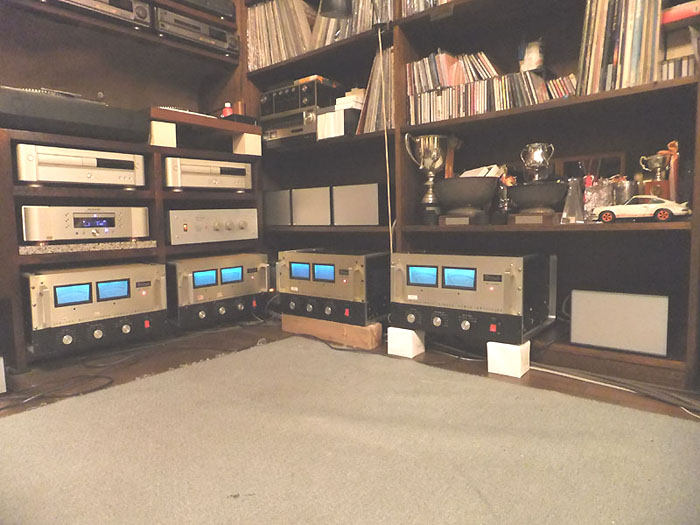

２台の６０４−８Ｇ用のＭＣ２３００のパワートランジスタは
未だモトローラ製でしたので、
全て東芝製に交換しました。
１つのヒートシンクに３個ずつ取り付けてあり、
１台に８個のヒートシンクですから２４個、
２台で４８個！です。
取り外し取り付けに手間取って
２台で合計１２時間かかりました。
これで４台のＭＣ２３００のパワートランジスタが全て東芝製となり、
音質や音の出方が揃いました。
出てくる音は大変静かで木目細かくパワフルです。
とてもアルテックの３８センチユニットが
合計１０本鳴っている音とは思えません。
まるで左右１本ずつの
フルレンジユニットが鳴っているような音です。
これは多数の方々が聴かれて
確認をしています。
15/09/26

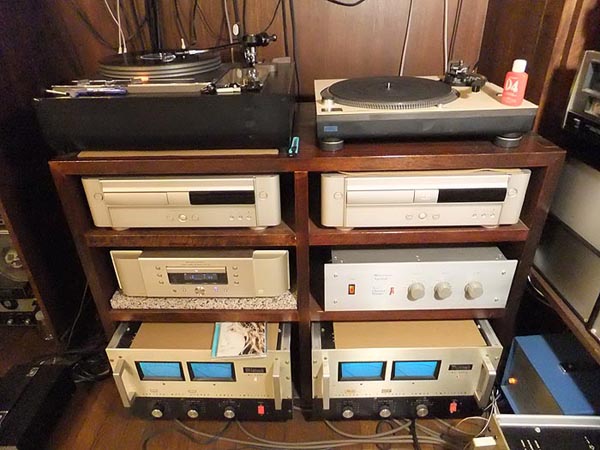

アキュフェーズのチューナーの下の箱に
プリアンプ兼チャンネルデバイダーの電源部に
１０万マイクロファラッドの電解コンデンサーを
合計４本増設しました。
これにより音の立ち上がりが鋭くなり、
より遠近感が出るようになりました。

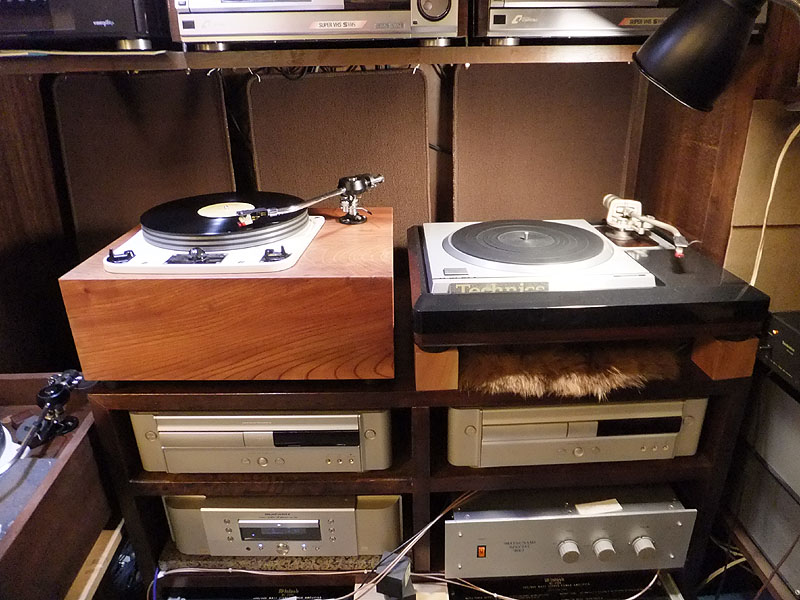

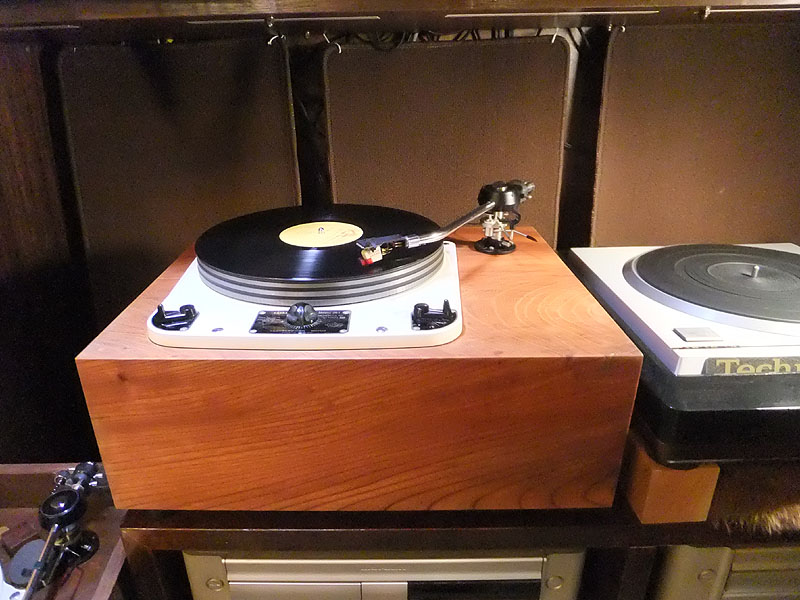

今までアナログプレーヤーをプリアンプ兼チャンネルデバイダーに接続していなかったので、
左側のガラード４０１ターンテーブルと
東京サウンドのオイルダンプアーム
テクニクスの１００ＣＭＫ４カートリッジ
を接続してみました。
右側は当方所有に
テクニクスＳＬ１２００ＭＫ３と
デンオンＤＬ−１０３
を取り付けて
接続しました。
さすがにテクニクス１００ＣＭＫ４は
音が細かく、ＣＤに近い音がしています。
16/08/14

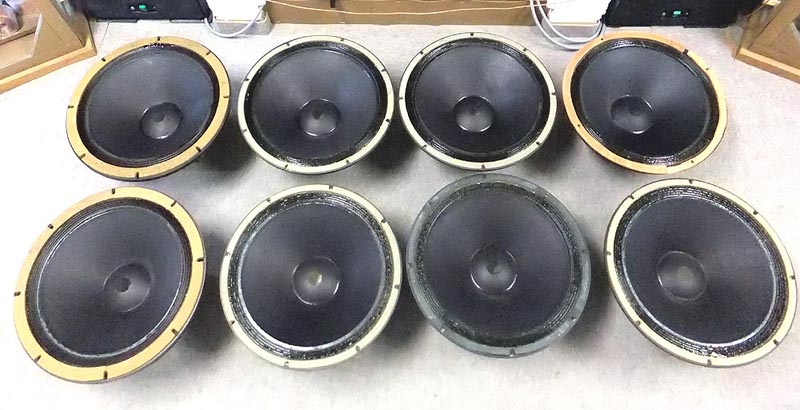

壁バッフルのアルテック５１５Ｂ×８本の
リコーンと着磁を行いました。
17/03/02
アルテック６０４−８Ｇの
リコーンと着磁
2018/11/08

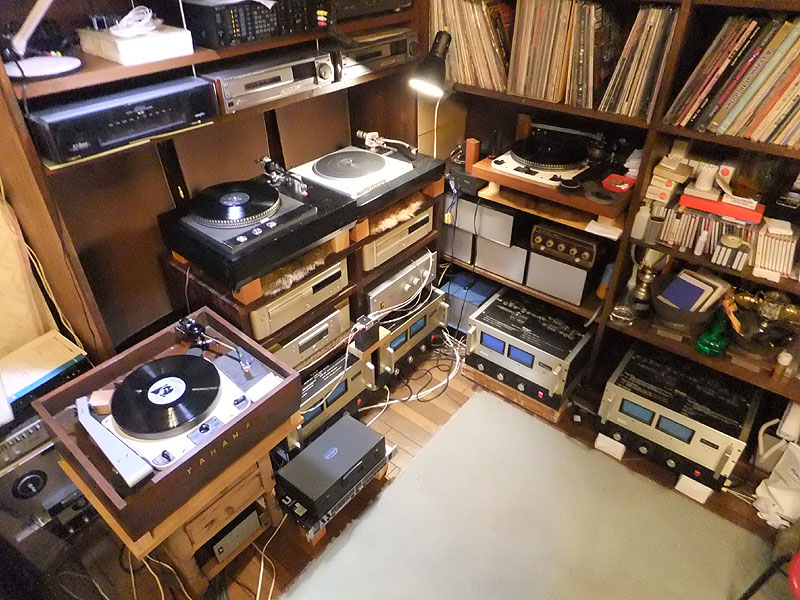

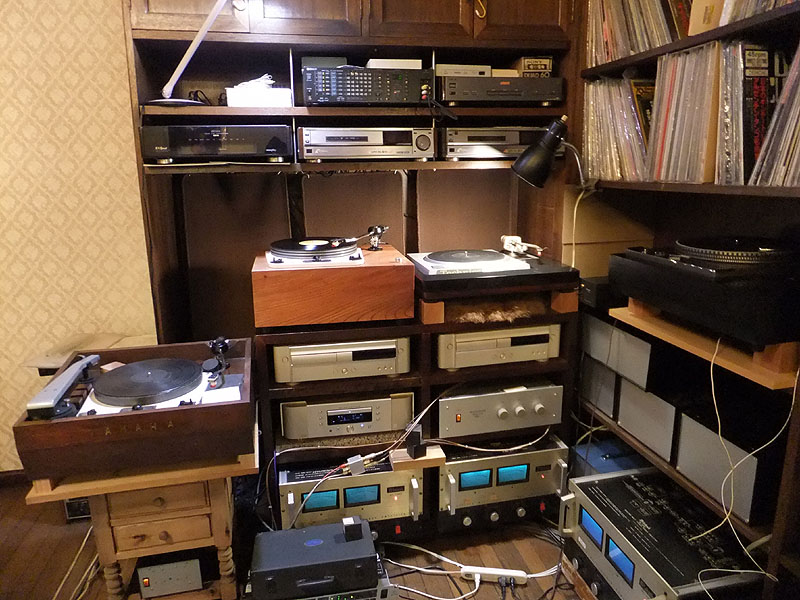

アナログプレーヤーが増えて４台となりました。
プリアンプ兼チャンネルデバイダーも新たに製作しましたが、
その時にフォノイコライザーを３回路としました。
現在アナログプレーヤーが４台あるので、
１回線は切り替えて使用しています。
残念ながらプリアンプ兼チャンネルデバイダー内部には
もう１回路フォノイコライザーを増設するスペースが無いです。
前の黒い箱の下にベリンガーのＳＲＣ２４９６チューンがあります。
マランツのＳＡＣＤプレーヤー ＳＡ７から
光ケーブルで接続してＤＡＣとして使用しています。
音質はＳＡ７よりノイズフロアーが低く
音の粒たちが鮮明で、
遠近感も良く出ます。
