2015/07/29
ついに購入しました。

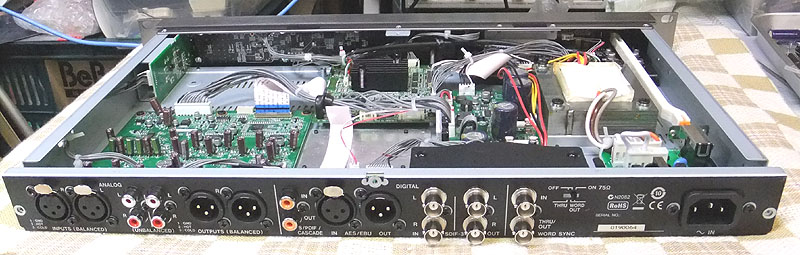

メーカーの資料です
ＤＳＤの５．６ＭＨｚや、ＰＣＭの１９２ＫＨｚ２４ｂｉｔの録音が出来て、
ＳＤカードやＣＦカードに記録が出来ます。
但し、
ＵＳＢメモリーへの直接の記録は出来ません。
ＳＤカードやＣＦカードに記録したデータを
コピーする事が出来ます。
この点はＵＲ−２のが扱い易いです。

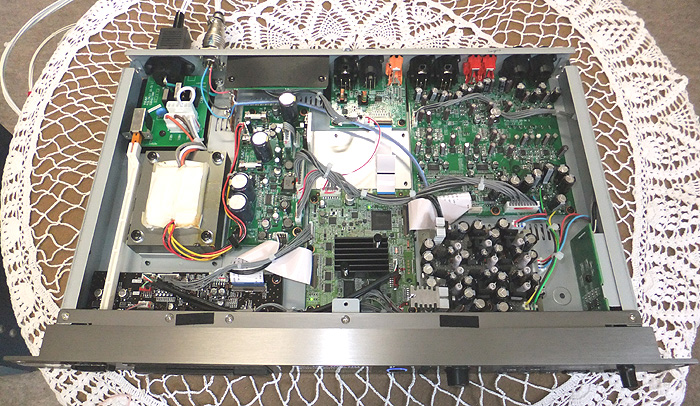

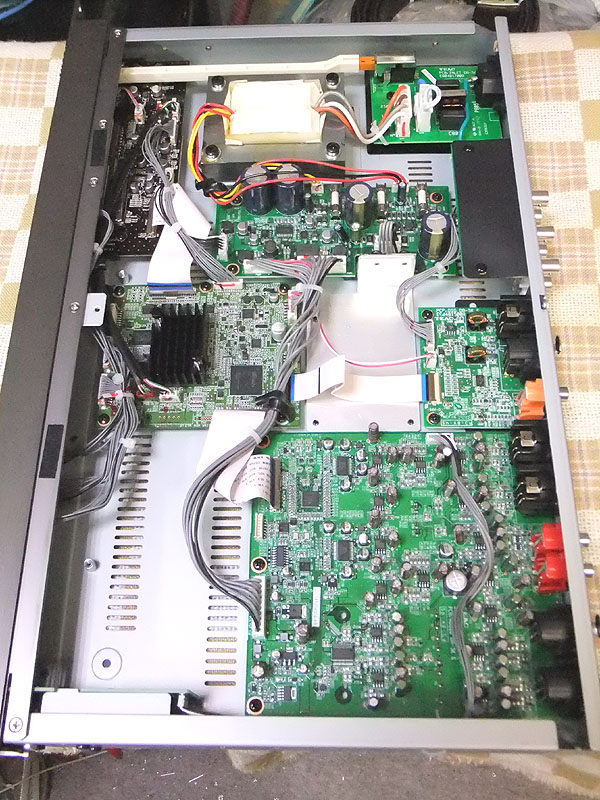

スイッチング電源ではなく
ＥＩコアの電源トランスを掲載しています。
アナログ回路の電源電圧はプラスマイナス１２Ｖ

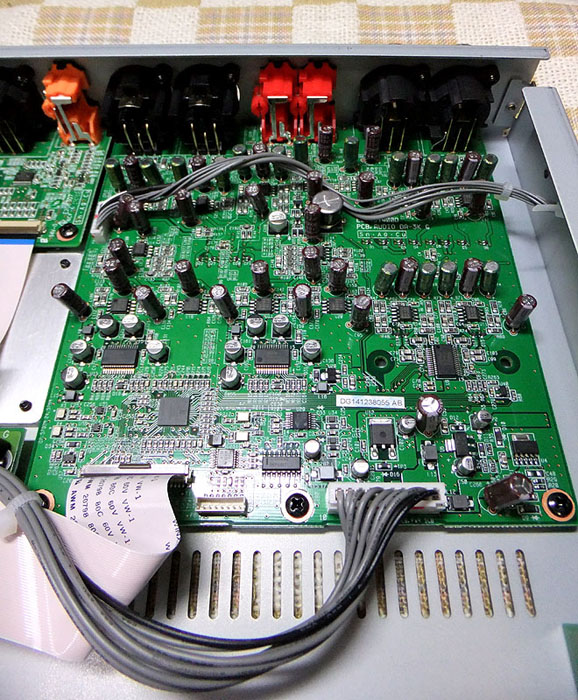

上記の基板の右側がＡ／Ｄコンバーター部、
中央と左側がＤ／Ａコンバーター部

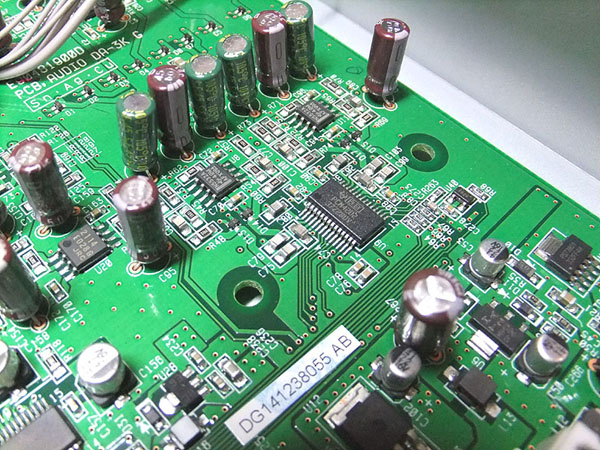

Ａ／Ｄコンバーター部です。
ＡＤＣチップはＰＣＭ４２０２
ＤＳＤ ５．６ＭＨｚに対応です。
アナログＩＣは５５３２と普通ですね。

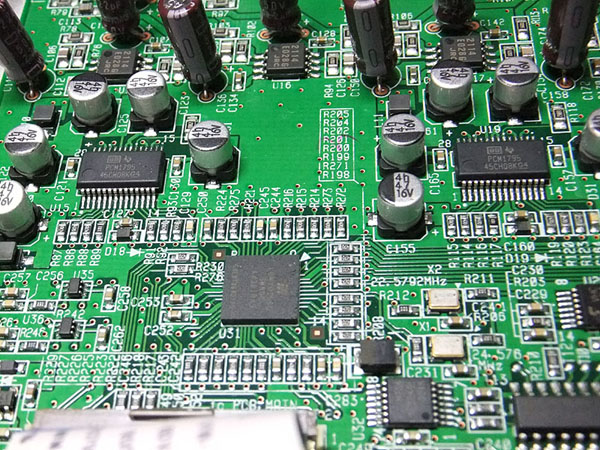

Ｄ／Ａコンバーター部です。
３２ｂｉｔＤＡＣのＰＣＭ１７９５をＬＲに１つずつ使用している
贅沢なＤＡＣです。
Ｉ／Ｖ変換はＮＪＭ２１１４，平衡出力は５５３２
と一般的です。
理論的にはＳ／Ｎは３ｄｂ良くなりますが、
音質は？
ヘッドフォン出力はＮＪＭ４５８０とＳ／Ｎ重視です。
この仕様ですと
大人数の吹奏楽やオーケストラの
録音・再生は厳しいです。
特にヘッドフォンのモニターは
音の出だしがつぶれ易いですね。
まずは、アナログ回路の電源を外部から供給して、
ＬＲ別のプラスマイナス１５Ｖの定電圧電源にします。
それと、
ＡＤＣ・ＤＡＣチップのアナログ部の電源回路を変更の予定です。
これで自作Ａ／ＤコンバーターとフォステクスのＵＲ−２をメインに
長時間の録音が出来る４８ＫＨｚ２４ｂｉｔで記録し、
ＴＡＳＣＡＭ ＤＡ−３０００はサブとして
違うフォーマットで記録をして実験が出来ます。
2015/06/05
当方がＤＡ−３０００を購入したとの事で、
ＤＡ−３０００の購入を検討している友人から
ＫＯＲＧのＭＲ−１０００で録音した
ＤＳＤ ２．８ＭＨｚの音源を送って頂きました．
早速ＳＤメモリーに取り込んで再生した処、
無事再生が出来ました。
約１ＧＢの容量のファイルで、記録時間が約２３分です。
ホールでワンポイントマイクでオーケストラを録音した音源です。
大変素晴らしい音で、
トロンボーン協奏曲でのトロンボーンが
まるで目の前で演奏しているようです。
ホールの音も綺麗で、オーケストラとの遠近感も良く出ています。
さすがにＤＳＤで記録した音と言えます。
さて、次は当方が自作Ａ／Ｄコンバーターから
フォステクスＵＲ−２でＳＤメモリーに記録した
４８ＫＨｚ２４ｂｉｔ音源を鳴らしてみました。
今度はＤＡ−３０００のＤ／Ａコンバーターの
アナログ回路のスピードが遅いのと、
２つのＤＡＣチップのアナログ電源の共有化によるクロストークで、
音にメリハリが無く、平面的な音になります。
特に拍子木の音が遅く、ホールに回り込む音が聞こえません。
それと接続される機器の低域特性と、
見かけ上のノイズの低減を考慮して
超低域が切れているので、
低音の位相が前に進むため
バスドラの音が他の楽器の音より先に聞こえてしまいます。
当方の自作ＤＡＣではＤＣアンプ構成なので
こういう事はありません。
これは現場の演奏を知っている当方としては無視が出来ません。
これではノーマルでは吹奏楽の録音再生は無理です。
モーツァルトやベートーヴェンの交響曲やマーチ以外の
オーケストラ曲、
室内楽やジャズ、ポップスの録音には向くでしょう。
いつまでもジャズだクラシックだの
ローノイズと低歪み率ばかりを追求した
機器ばかりを製作供給していると
レコーダー以外の
より高度な録音機器の開発ばかりでなく
高度な録音技術の取得・鍛錬が出来なくなりますね。
せっかくの２ｃｈのＤＳＤレコーダーです。
音のタイミングにうるさい打楽器や
吹奏楽の録音・再生に耐えうる機器にして欲しいですね。
2015/06/13

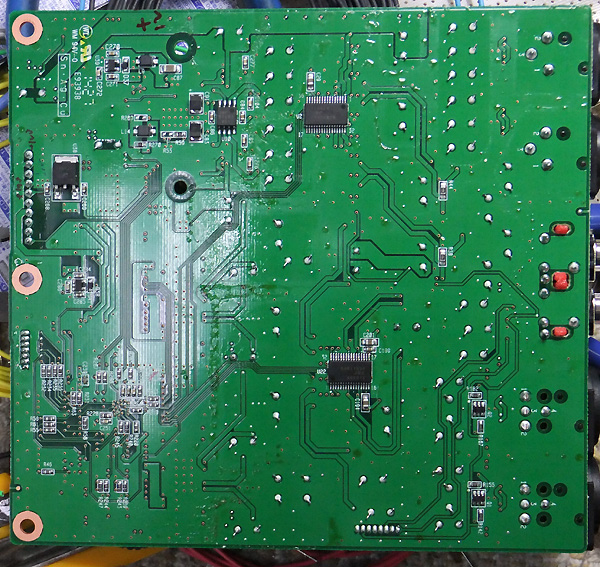

Ａ／Ｄ・Ｄ／Ａコンバーター基板の裏側です。

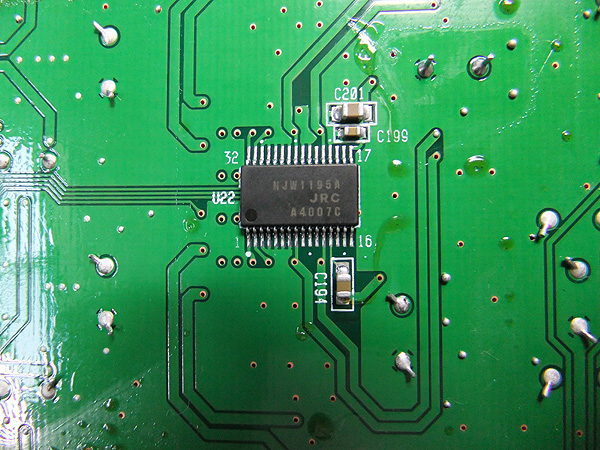

ここに電子ボリュームＩＣのＮＪＷ１１９５Ａが２個ついています。
このＩＣは４ｃｈの音量をコントロールが出来るので、
左右の平衡入出力の４ｃｈを一緒に制御が出来ます。
これで入力と出力の電圧設定を行っています。
各ｃｈにアンプが入っていますが、
そのスピードがどの位かは判りません。
このＩＣは±７Ｖで動作しています。

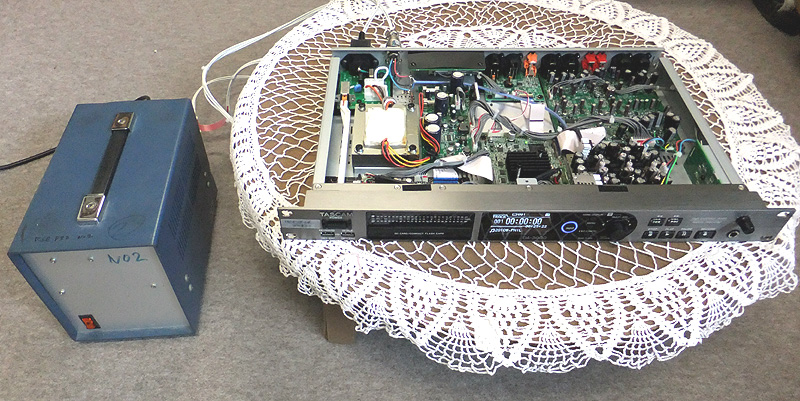

外部電源からアナログ回路用の±２０Ｖを供給しました。

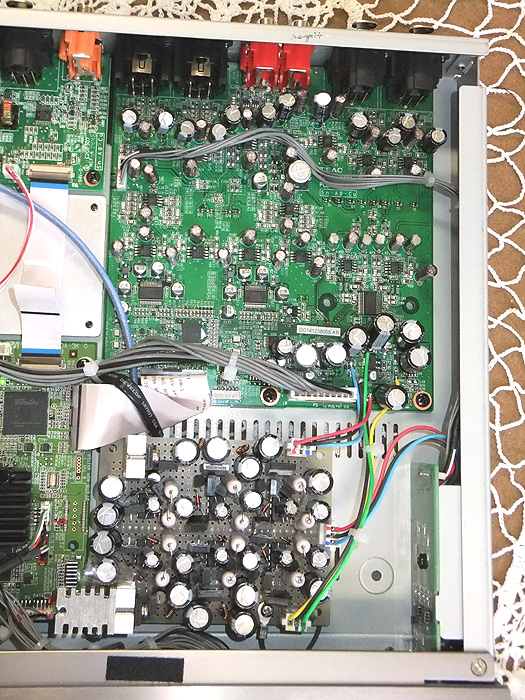

自作した２段定電圧電源です。±１５Ｖは２回路です。
１回路の±１５Ｖは、
Ａ／Ｄ・Ｄ／Ａコンバーター基板のアナログ回路用、
もう１回路の±１５Ｖは、
ヘッドフォン回路と、
電子ボリュームＮＪＷ１１９５Ａ用の±７Ｖと、
Ａ／ＤコンバーターＰＣＭ４２０２の＋５Ｖアナログ電源、
２個のＤ／ＡコンバーターＰＣＭ１７９５用の＋５Ｖアナログ電源用
です。
Ａ／Ｄ・Ｄ／Ａコンバーター基板のＮＪＭ５５３２は
スルーレートが３００倍以上のより超高速のオペアンプに交換。
ヘッドフォン回路のＮＪＭ４５８０も
超高速オペアンプに交換しました。
ＰＣＭの９６ＫＨｚ２４ｂｉｔにて
入力に発振器から信号を入れた処、
入出力のトータルにて５Ｈｚ−２ｄｂと
低域が低下していました。
アナログ機器ならいざ知らず
最新鋭の録音機器ですから
低域は１Ｈｚ−３ｄｂ以下にしたい処です。
そのためカップリングコンデンサーの容量を大幅に増加しました。
これによりホールの空間音が
より生に近くなります。
当方の自作Ａ／Ｄコンバーターは専用設計なので
増幅段が１段で、
ＡＤＣチップも含めて左右別の定電圧電源です。
このＤＡ−３０００のＡ／Ｄコンバーターは、
汎用に設計されているので増幅が３段となっており、
かつ左右とも同一電源回路で動作をさせています。
増幅段が多いので、音のスピードが低下しますし、
音の解像度が低下しますね。
自作Ｄ／Ａコンバーターは
１チップの２４ｂｉｔＤＡＣ
増幅が２段でＤＣアンプ構成、
ＤＡＣチップも含めて左右別の定電圧電源です。
ＤＡ−３０００のＤ／Ａコンバーターは
左右別チップの３２ｂｉｔＤＡＣで、
３段増幅の出力コンデンサー付き
左右共通電源です。
こちらも増幅段が１段多く、
ＰＣＭ１７９４やＤＳＤ１７９２という２４ｂｉｔＤＡＣより
デジタルフィルターのノイズが多いので、
音の鮮明度は低下します。
市販品のレコーダーの改造としては
相当良い音が記録・再生が出来るのではないか
と思います。
これからの録音が楽しみです。
2015/07/29
あれこれ購入して２ヶ月が過ぎました。
２つのオーケストラ、
２つの吹奏楽を
９６ＫＨｚ２４ｂｉｔにて録音しています。
録音した音源の感想ですが、
４８ＫＨｚ２４ｂｉｔと比較して高域が伸びていますね。
それとサンプリング周波数が倍になった事による
音の細かさが感じられます。
ＡＤＣチップが新しいので、
グラウンドノイズが低く感じます。（データ上６ｄｂ）
それとソロ楽器の音が良く聞こえます。
（アンサンブルにはなりません）
欠点ですが、
ＡＤＣのアナログ回路のスピードが遅いので（主に電子ボリューム？）
音が複雑に絡まってくると各パートが分離して聞こえません。
それと同時に空間音が全く聞こえませんね。
特にエレクトリックベースやチューバ・ティンパニーの音の分離が悪く、
音の頭が聞こえずにその後の音が残って聞こえるので、
ゴチャゴチャのアンサンブルに聞こえます。
この音源ですと
モーツァルトやベートーヴェンの交響曲、
吹奏楽の録音では、
演奏の反省材料となる
演奏者にお渡しする音源にはなりません。
ソロ楽器やジャズのような
アンサンブルではない音楽の
録音には向くでしょう。
2018/04/18
ＴＡＳＣＡＭ ＤＡ３０００でDSD5.6Mで撮った音源を
ソフトで１９２ＫＨｚ２４ｂｉｔに変換して聞いてみました。
空気感はありますが、太鼓の頭の音が出ないです。
それと超低域が入っていないので、ベースが床を鳴らす音が聞こえません。
それと一番問題なのはアルトサックスの音色が生とは違う音色です。
やはりＡ／Ｄコンバーター部が悪いですね。
それと位相が逆位相になっていたので、反転したら良くなりました。
