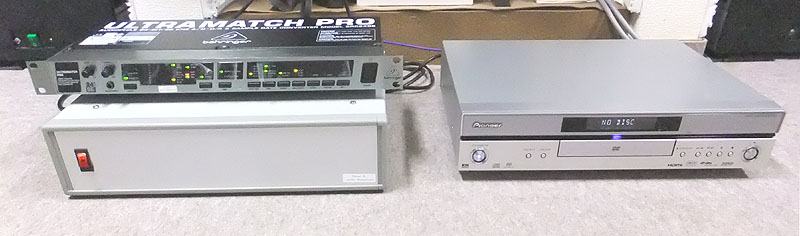

ＳＲＣ２４９６を別電源の上に載せた処です。
中央左側はアナログ回路と、
Ａ／Ｄコンバーター・Ｄ／Ａコンバーターチップの
アナログ回路用電源部です。

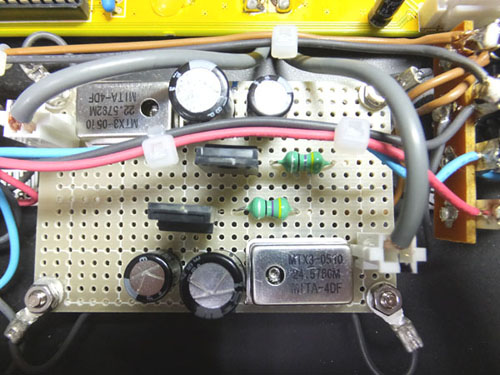

三田電波製の
４８ＫＨｚ／９６ＫＨｚ用の２４．６７９ＭＨｚと、
４４．１ＫＨｚ／８８．２ＫＨｚ用の２２．５７９２ＭＨｚ
マスタークロック用
高精度発振器

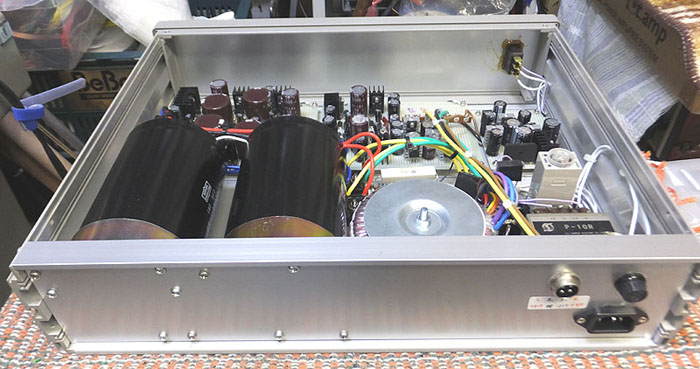

アナログ・デジタル用別電源部です。

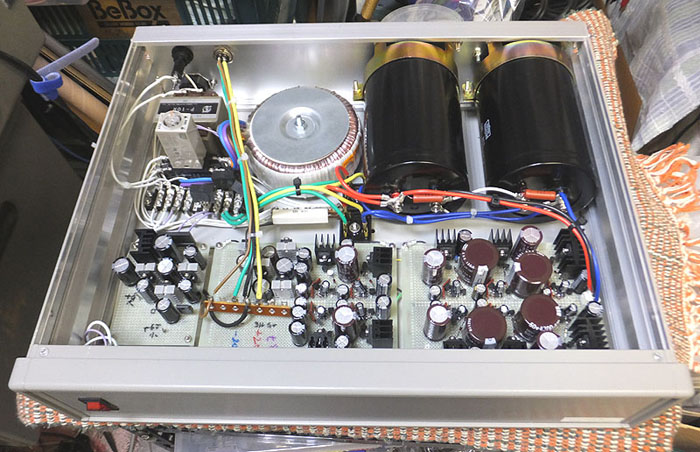

中央に２２５ＶＡのアナログ回路用のトロイダルトランスと、
左側にデジタル用のＥＩトランス。
黒い巨大なコンデンサーは１５万マイクロファラッド×２本
背面にＳＲＣ２４９６と接続するコネクター
ＤＶＤプレーヤーと接続しての音出し
ＳＲＣ２４９６のＤＡＣのアナログ回路はＤＣアンプ構成で、
出力電圧が０ｄｂフルビット時に４．５ＶＲＭＳです。
普通のＤＡＣは２ＶＲＭＳなので、２．２５倍大きいです。
そのため２ＶＲＭＳ時より４−６ｄｂＳ／Ｎが良くなり、
ローレベルの音の再生が良くなり、
力強い音になります。
Ａ／Ｄコンバーター部は０ｄｂフルビット時
最低入力感度が０．５Ｖ（−４ｄｂｍ）で、
低域は計測していませんが、
高域は
４８ＫＨｚ時２２ＫＨｚまで、
９６ＫＨｚ時は約４５ＫＨｚまで記録出来ます。
