13/06/01
ローテルよりお借りしました。
ＲＡ１０７０にＲＤＤ−０６を内蔵した
ＵＳＢ−ＤＡＣ付きプリメインアンプです。
フロントパネルにＵＳＢ入力端子が付きます。

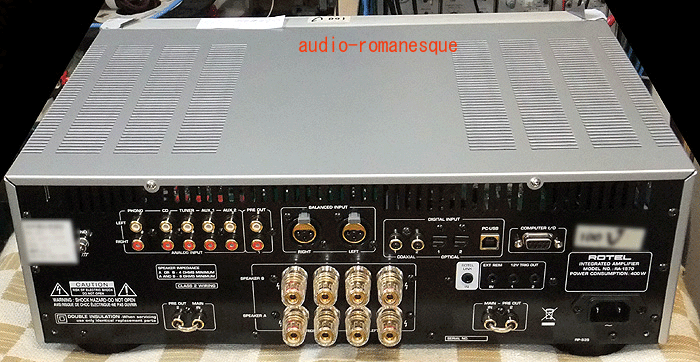

背面の端子です。
アナログ入力は
フォノイコライザーとバランス入力端子があります。
ＤＡＣ入力は
ＰＣからのＵＳＢ端子と
２個のコアキシャル入力と
２個の光入力端子があります。
プリ部とパワー部は別々に使用が出来るようになっており、
常はジャンパー線にて接続されています。

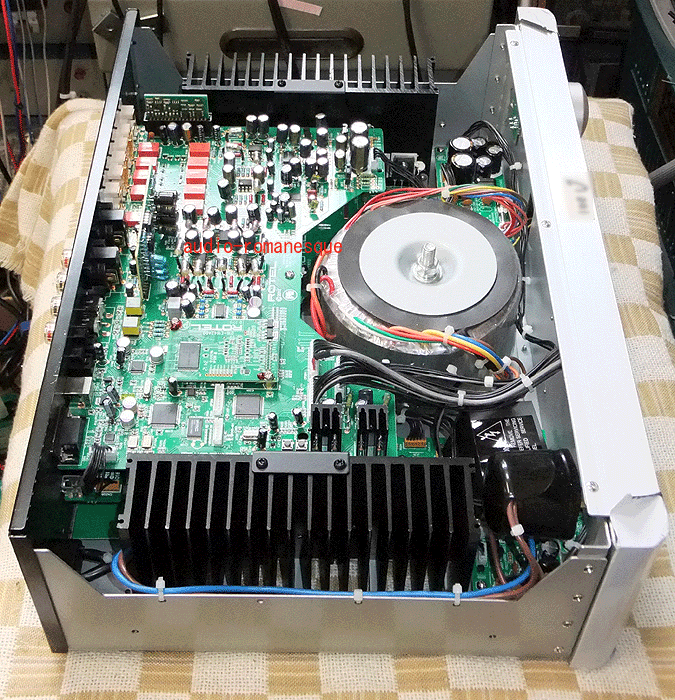

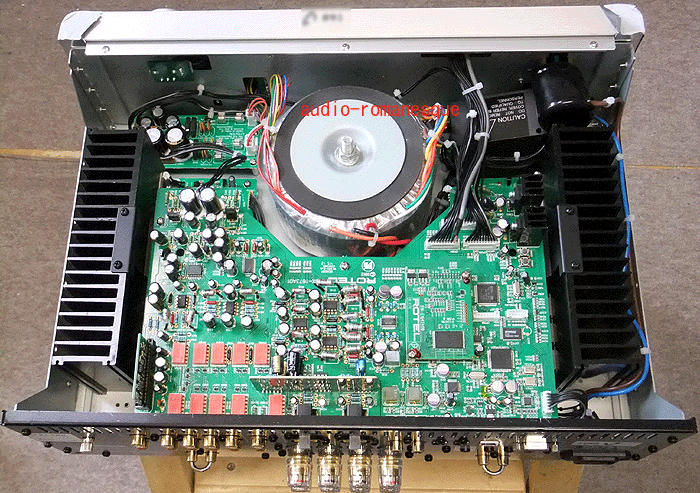

２階立て基板になっており、
上記画像の左下にはＵＳＢ−ＤＡＣ部
中央はＤＡＣのアナログ回路、
赤いリレーのある部分はプリアンプ部
上部の立っている小型基板はフォノイコライザー基板です。

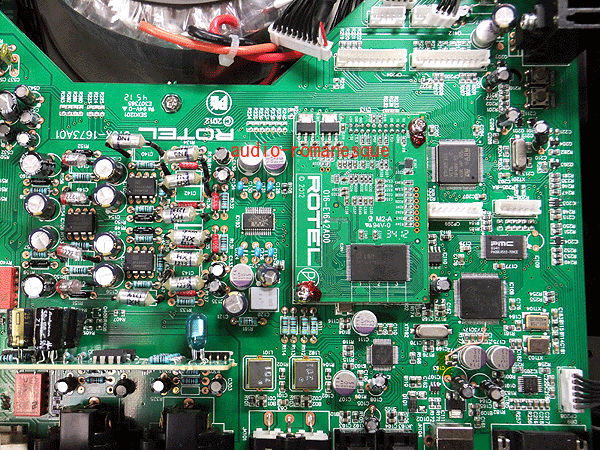

上の画像は
右側がＵＳＢ−ＤＡＣ部
左側はＤＡＣチップとアナログ回路

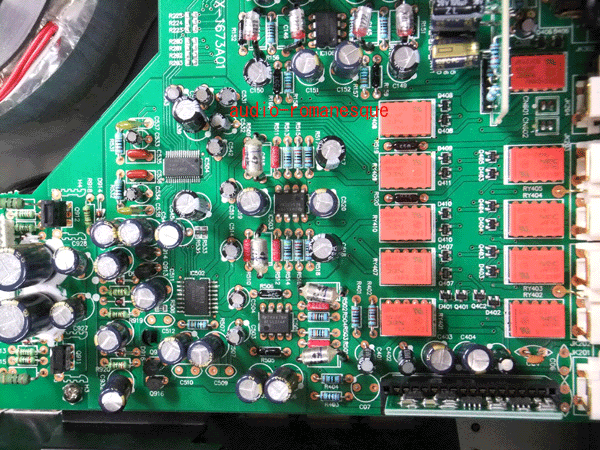

左側は電子ボリュームと電子ＴＣのフラットアンプ部
右側は入力切り替えのリレーと
その下側はフォノイコライザー基板
下側の基板は１２０Ｗ×２のパワーアンプ部です。
１２０Ｗ１２Ａのパワートランジスタの３パラ仕様で、
電源コンデンサーは１００００μＦが左右２本ずつの４本。
４００ＶＡのトロイダルトランスが中央に配置された
左右モノラル構成の豪華な電源回路ですから
準モノラルアンプ仕様です。
まず現在ではローテルしか出来ない芸当です。
これにより超低域での左右信号のクロストークがありません。
そのためスッキリした遠近感のある音が出ます。
クロストークの多いコッテリした音ではありません。
これはローテルのプリメインアンプでは
ＲＡ８７０ＢＸ，ＲＡ９８０ＢＸ，ＲＡ１０７０
パワーアンプでは
ＲＢ−８８０，ＲＢ９８０ＢＸ、ＲＢ９９１，ＲＨＢ−１０，
ＲＢ１０８０，ＲＢ１０９０，ＲＢ１５８２，ＲＢ１５９２
を聴いた方でないと体験出来ない音です。
（ＲＢ１０９０とＲＢ１５９２は電源トランスも２個入っているモノラルアンプが２台内蔵のアンプです！）
他社のステレオプリメインアンプや高級なＡ級動作のパワーアンプでも
左右共通の２本のみですので、
超低域での左右信号のクロストークが大きくなり、
音像が中央に寄って音場が小さくなります。
チューンとしては
（イ）
ＤＡＣのアナログ部分とプリアンプ部分の
電源回路を当方独自の超高速電源回路に変更します。
これによりＤＡＣとプリアンプ部の両方の音質が向上します。
（ロ）
パワーアンプ部は、
低域を伸ばしながら
高域とのバランスを取るつもりです。
（ハ）
又、ＵＳＢ−ＤＡＣ部のクロックを
高精度発振器に変更する仕様も考慮します。
