Quad 44 Priamp

電源が入らないという事で持ち込まれた

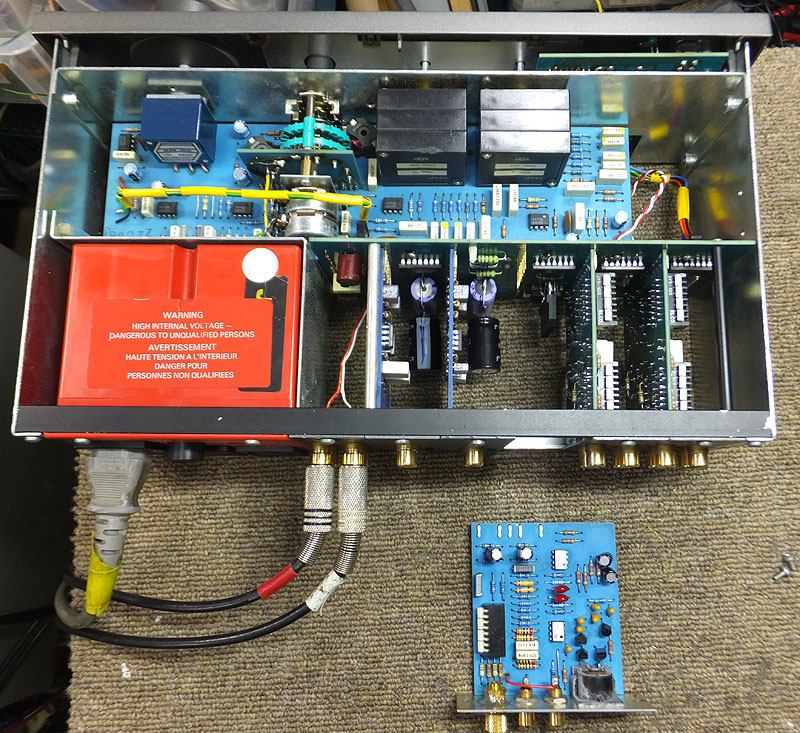

QUAD44プリアンプです。





内部を見てフューズを確認した処、切れてはいません。
次に電源トランスの1次2次の巻き線抵抗を確認した処、無事でした。

電源を入れた処、整流後のプラスマイス電圧が出ていなかったので、
整流ブリッジダイオードを交換しました。

電源部のコンデンサーの容量がたった1000マイクロファラッドずつしか入っていなかったので、
了解を得て3300マイクロファラッドずつ増量しました。

出力リレーが電極が裸でしたので、
手持ちのパナソニックのDC12Vリレーに交換。







測定器で入出力の確認とボリュームを絞った時のノイズを確認。左右とも0.2mVでした。




フォノイコライザーの周波数特性を確認した処、
1KHzに大して10KHzの出力レベルは良好でしたが、
100Hzでは左右とも基準値より3dbは低く、
50Hzでは6dbも低かったです。

そこで持ち主の了解を得て、
フォノイコライザーの定数を変更して、
400Hz,200Hz,100Hz,50Hzが
1KHzに対して
プラスマイナス1db程度の範囲になるようにしました。
