ユニットの加工状況です。

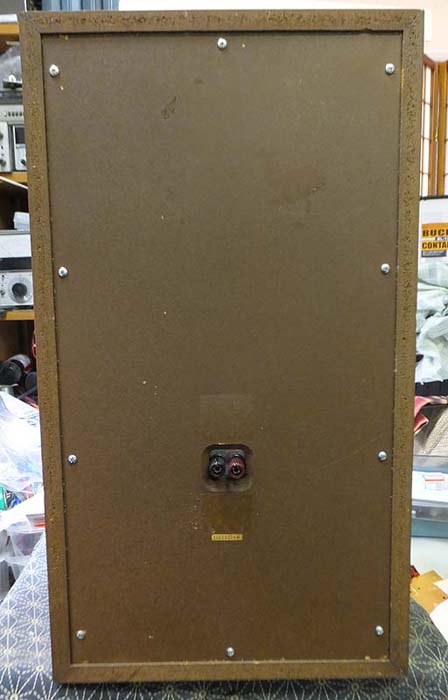

ノーマルの箱から
ユニットと裏蓋を外しました。

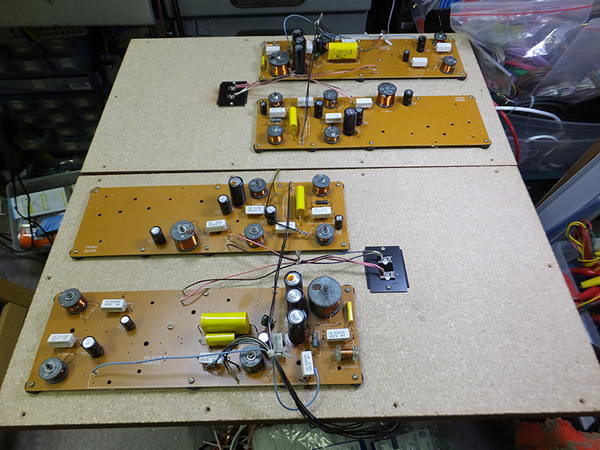

ノーマルのネットワークです。
コア入りコイルを多数使用されています。
但し、裏蓋に装置されているので、
各ユニットの磁力線によって磁化されているので、
その分磁気飽和が早いです。
裏蓋からネットワークを外します。

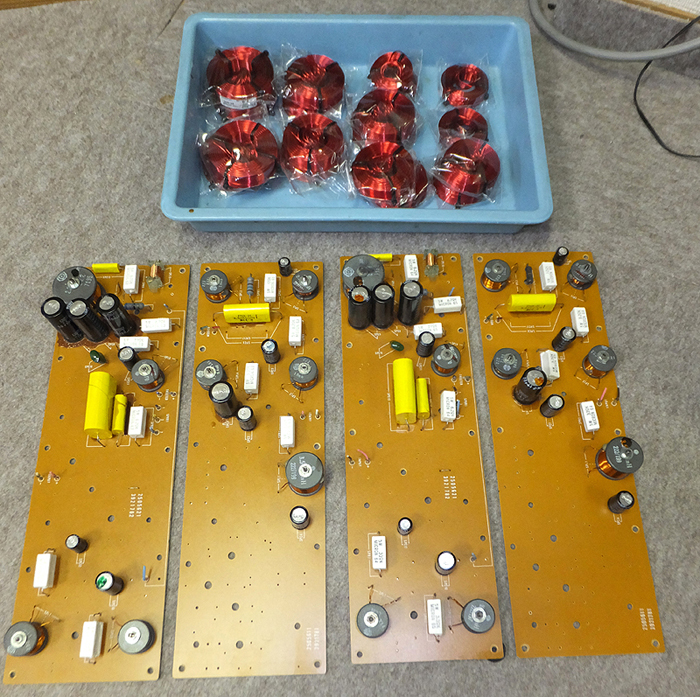

青いトレーに入っているのは、新たなコイルです。
コア入りコイルから空芯コイルに変更しました。

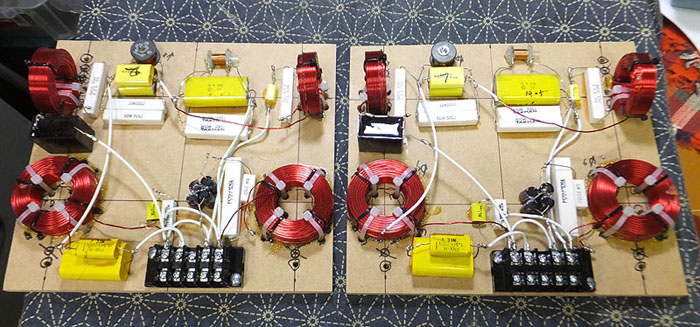

ツイーター ＭＨ−３５用の新たなネットワークです。

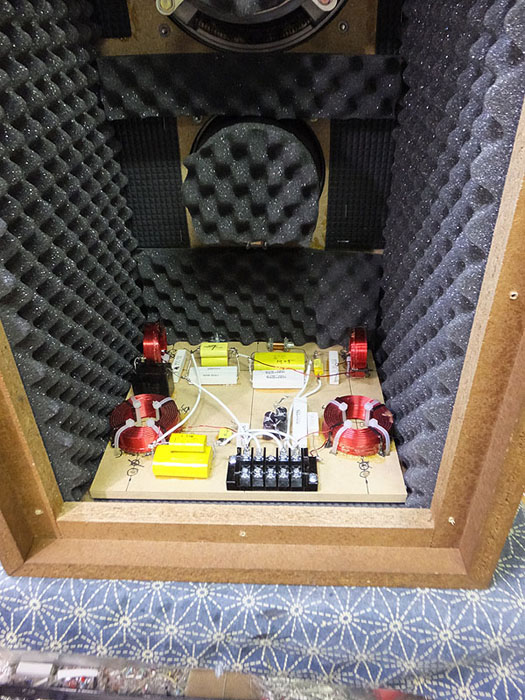

実装の状態です。
各ユニットの磁力から遠くするために
箱の上下にネットワークを設置しました。

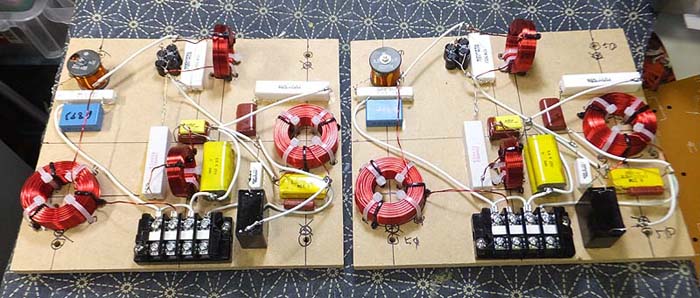

ウーファー Ｌ−２０５の新たなネットワークです。
一部はノーマルのコイルを使用しています。

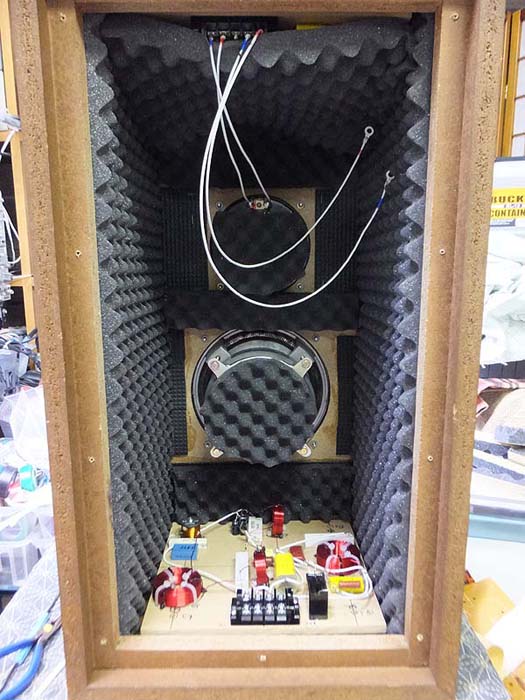

ネットワークをすべて実装した状態。

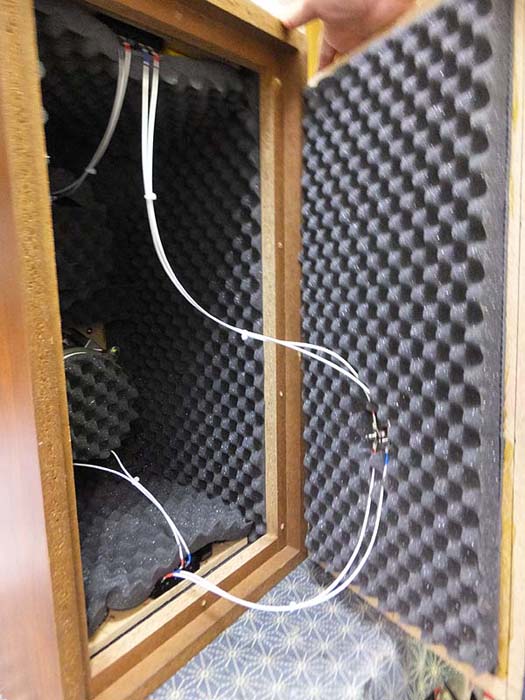

裏蓋に配線した様子

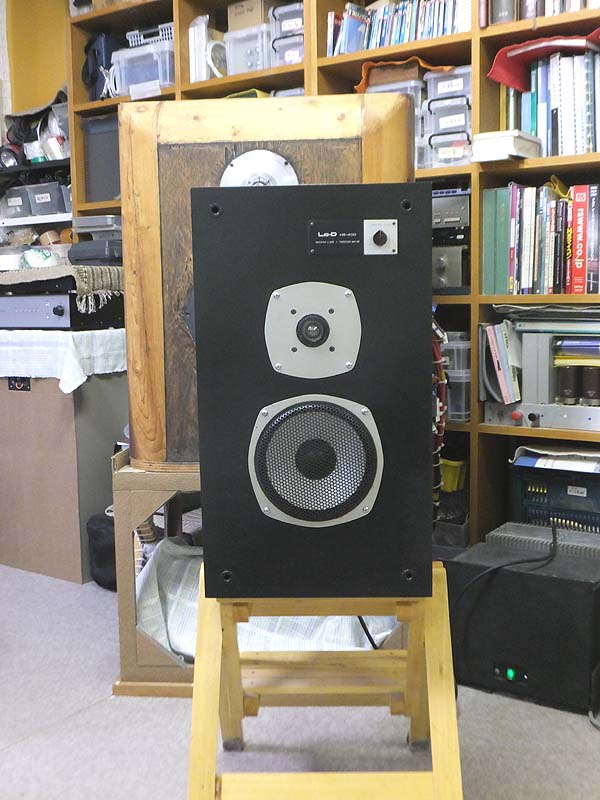

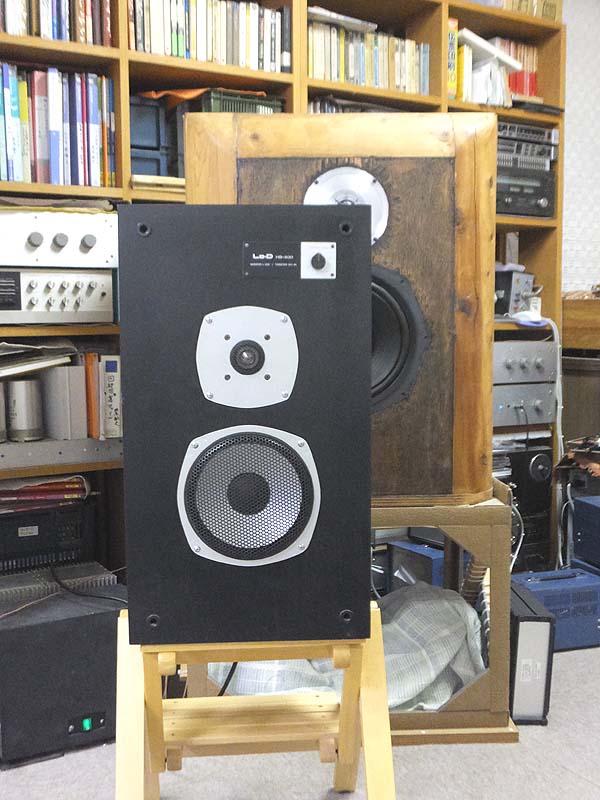

実装後のヒアリング
ウーファー実装後の低域インピーダンス補正の取り付け状態
音質は、ノーマルのＨＳ−４００と比較して大変聴き易い音になりました。
各ユニットの磁力線による
ネットワークのコイルの磁化の影響が減った効果が大きいようです。
