2023/08/28

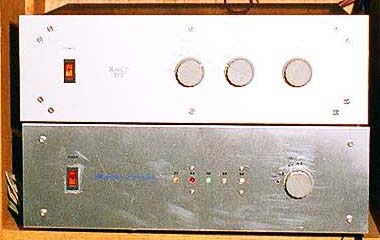

プリアンプ
2015/10/25

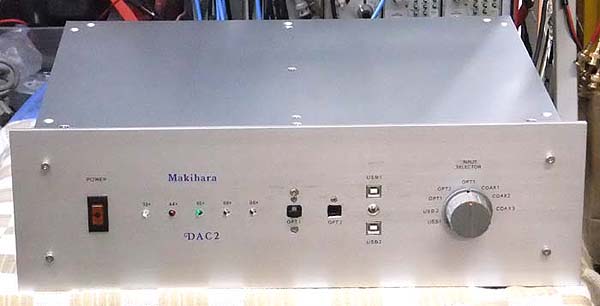

Ｄ／Ａコンバーター
自作Ｄ／Ａコンバーターです。
2023/08/28

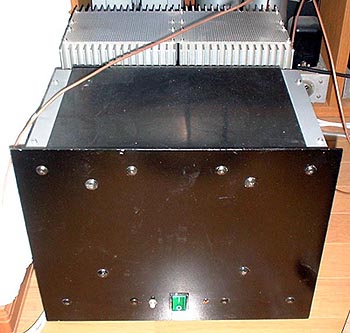

モノラルパワーアンプ×２台
設計が古いので重量の割りに外形が大きいです。
Ｗ ３６５ｍｍ
Ｈ ２８５ｍｍ
Ｄ ４６０ｍｍ
重量２５Ｋｇ位

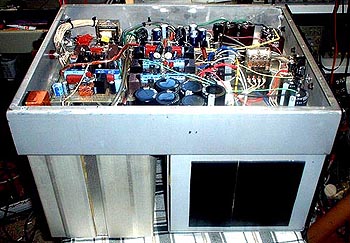

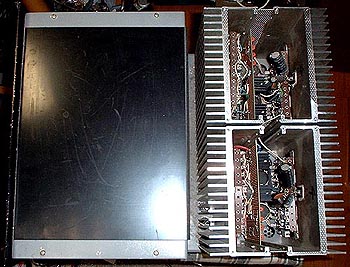

ＦＥＴ入力の２段カスケード差動定電流回路つき
３段ダーリントンで、
３段ダーリントンの２段目はパワーＭＯＳ−ＦＥＴです。
ドライブ段の電源は３段カスケード定電圧電源、
終段は２段カスケード定電圧電源です。
約１ＫＶＡのＲコア電源トランス
この時点では終段は４４０００μＦの電源コンデンサー
ドライブ段は６６００μＦの電源コンデンサー
