サンケンの天吊り用ＭＳマイク ＣＭＳ−２です。
単一指向性マイクＭと双指向性マイクＳが
同軸に設置されていて
右側のマトリックスＢＯＸ「ＭＢ−２Ａ」にて
Ｍ＋Ｓ，Ｍ−Ｓに合成された信号が出力され、
この信号をミキサーのマイクアンプに入れます。
又、合成するＳ側の出力を調整する事により
指向性が０−１２７度まで可変が出来ます。
メーカーの資料です。
この「ＣＭＳ−２」はファンタム電源が必要ですが、
マトリックスＢＯＸ 「ＭＢ−２Ａ」はファンタム電源がありません。
そのため「ＣＭＳ−２」と「ＭＢ−２Ａ」の間にファンタム電源が必要です。
そこで
ファンタム電源のＤＣ＋４８Ｖをミキサーから「ＭＢ−２Ａ」に供給し、
ファンタム電源供給回路を自作して内蔵しました。
このマトリックストランスはおそらくタムラ製ですが、マイクトランスとしては大変コアが大きいです。
そして入力を出力６００オームの発振器及び出力を６００オームにターミネイトして
発振器から矩形波を入れてオシロで波形を観測しました。
さすがに高価なマトリックス機器だけあって
１００ＫＨｚの矩形波でも殆どオーバーシュートが出ません！！
相当高価なトランスでしょう。
指向性可変用のＳ信号可変用ＡＴＴも東京光音の高価な６００オーム精密アッテネーターです。
内部のスポンジは吸音と防振用に取り付けました。
ローレベルの信号を扱うトランスには振動は禁物です。

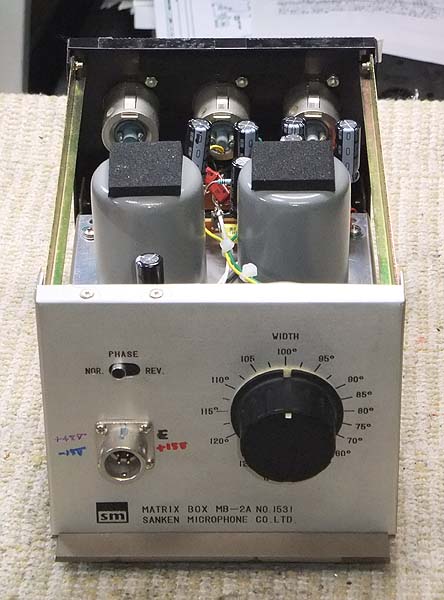

背面にはファンタム電源供給用のコネクタが付けられなかったので、
正面の左側に取り付けました。
ミキサーからファンタム電源用＋４８Ｖを供給しています。
さっそくミキサーに接続してヘッドフォンにて音を聞いてみました。
大変癖の無い音でノイズも大変少ないです。
大きい音にも対応するためにこの口径のマイクにしては感度が低いです。
ＭＳマイク故に大変位相特性が良く、距離感も出て歪み感が大変低いです。
背面の音を殆ど拾わないので静かな音ですが、
部屋のボリュームまでは再現しません。
この点は低域の指向性が甘い古いソニーのマイクのが部屋のボリュームが分ります。
実際に録音で使用してみると
ほぼゲインはソニーのＣ３８ＢやＣ４７と同じです。
ノイズはカプセル径が小さいので
Ｃ３８ＢやＣ４７より大きいですね。
