テクニクス　３０Ａ

追記　
19/12/30

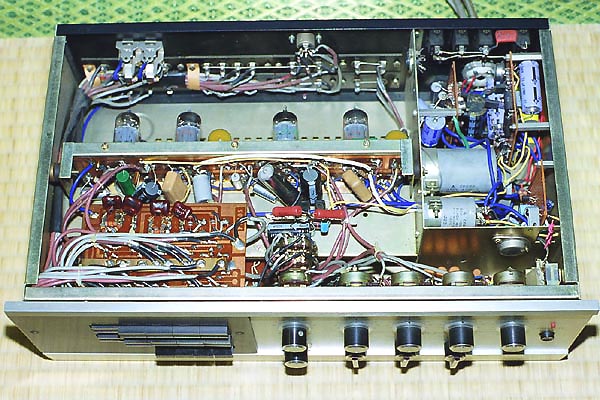

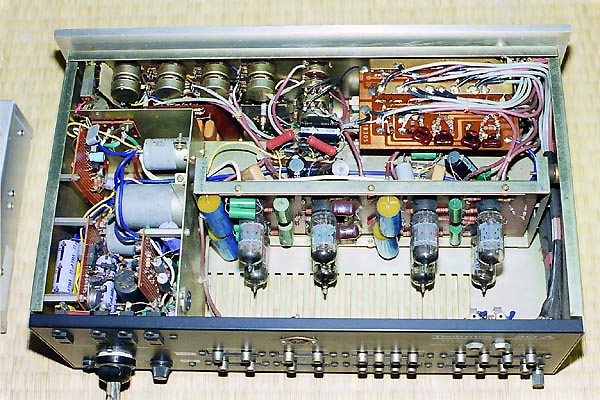

２０代前半に購入した真空管式のプリアンプです。

回路はオーソドックスな１２ＡＸ７の２段ＮＦＢ回路と、
１２ＡＸ７を１本使用したＳＲＰＰバッファーにて成り立っています。

このプリアンプは現在のＩＣ式プリアンプ＋チャンネルデバイダーを製作するまで約２０年使用しました

真空管でプリアンプを自作しましたが、結局最後はこれが残りました

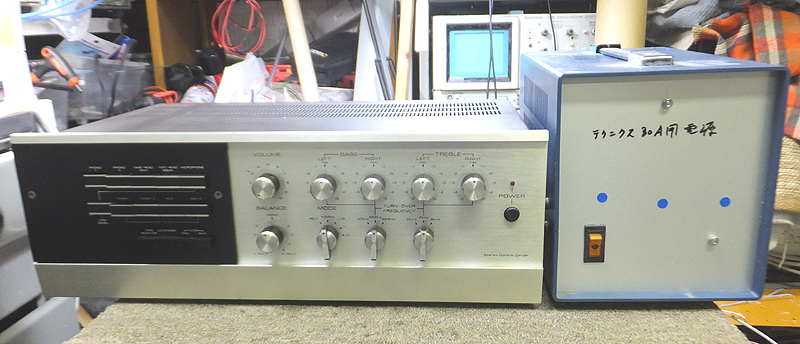

Ｄレンジが広く、扱い易いフロントパネルです。

抵抗はオリジナルはフィリップスの金属皮膜でしたが理研のカーボン抵抗ＲＭの１／２Ｗに交換しました

コンデンサーはＤＭやレーダシュタイン・ＷＩＭＡ等を使用してます

球は１２ＡＸ７が８本使用なので、
イコライザーとフラットアンプの初段はノイズが少なくゲインの大きいノーマルの１２ＡＸ７を選別して使用し、

ＳＲＰＰバッファーは５７５１を使用しました

ヒーター・Ｂ電圧３００Ｖは共々定電圧電源回路としてます

特にＢ電圧は外部電源に１箇所、
内部で２箇所に定電圧電源を入れているので、
ノイズが少なく音のトランジェントも良くなり遠近感が良く出ます。

フラットアンプはゲインが２６ｄｂと高いので、
入力と出力バッファー前に各ボリュームを設けた
４連ボリュームを採用しています。

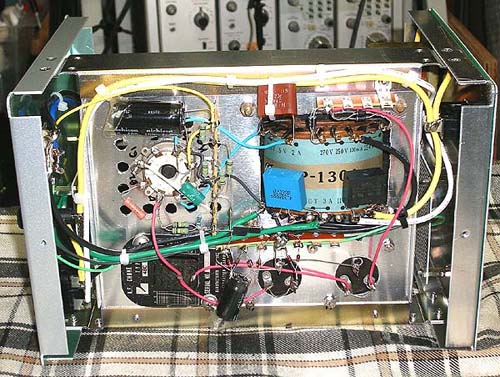

上の画像の電源部が移動にて壊れたので、
新しく作り直しました。

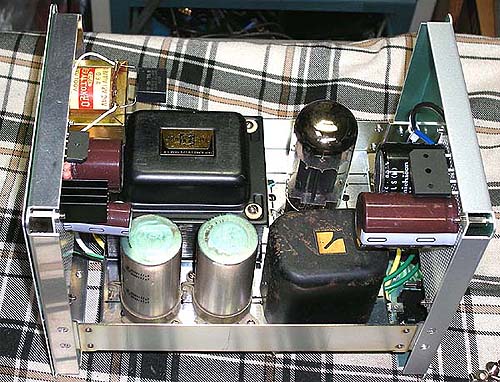

Ｂ電源はダイオードで整流後、チョークを介して
６ＧＢ８の３極管接続にてレギュレーターとして３４０Ｖを供給しています。

ヒーター回路も１２．６Ｖを整流して定電圧電源でＤＣ１５Ｖにし、
本体に供給しています。

テクニクス３０Ａの回路図です。


このテクニクス３０Ａ改造の測定データです。

出力端子に負荷抵抗１００ＫΩを接続

（１）フラットアンプ

ゲイン２７ｄｂ

ノイズ　ＶＲ　ｍｉｎ．時
３０μＶ

ＶＲ　ｍａｘ．時で入力ショート時
０．７ｍＶ

最大出力電圧
１５Ｖ（ｓｉｎ波）

周波数特性
出力電圧０ｄｂ時（０．７７５Ｖ）ｓｉｎ波

２．８３Ｈｚ　−６ｄｂ
３．６Ｈｚ　−３ｄｂ
５Ｈｚ　−１ｄｂ

１００ＫＨｚ　−２ｄｂ
１４０ＫＨｚ　−３ｄｂ
２００ＫＨｚ　−６ｄｂ
２６０ＫＨｚ　−１０ｄｂ

歪み率

１ＫＨｚ　０．０４％


（２）フォノイコライザー

ゲイン　（１ＫＨｚ時）３３．３ｄｂ

フォノイコライザー偏差
約０．５ｄｂ

歪み率
出力電圧０．７７５Ｖ時

１ＫＨｚ　０．０４％

最大出力電圧
１ＫＨｚ時
３６Ｖｍａｘ．
